NetSure 7100 Series
O sistema modular de alimentação de energia NetSure™ Série 7100 com retificadores de 3500 watts ou 2000 watts e conversores CC para CC de 1500 watts proporciona até 4000 amperes de corrente para sistemas de -48 volts com até 520 amperes até +24 volts. OS componentes básicos do sistema de alimentação de energia incluem a Unidade de Controle Netsure (NCU), conjuntos de prateleiras de montagem modular que abrigam os retificadores e os conversores e um gabinete de distribuição modular.
Guadar este produto no seu dashboard
Você pode guardar este produto no seu dashboard para ve-lo depois. Você pode elimina-lo com facilidade do seu dashboard quando você já no quer ve-lo lá.
Please login or create an account to save this for later
- Data Center/ Colocation / Hosting
- Telecomunicação
NetSure 7100 Series
O sistema modular de alimentação de energia NetSure™ Série 7100 com retificadores de 3500 watts ou 2000 watts e conversores CC para CC de 1500 watts proporciona até 4000 amperes de corrente para sistemas de -48 volts com até 520 amperes até +24 volts. OS componentes básicos do sistema de alimentação de energia incluem a Unidade de Controle Netsure (NCU), conjuntos de prateleiras de montagem modular que abrigam os retificadores e os conversores e um gabinete de distribuição modular.
- Data Center/ Colocation / Hosting
- Telecomunicação

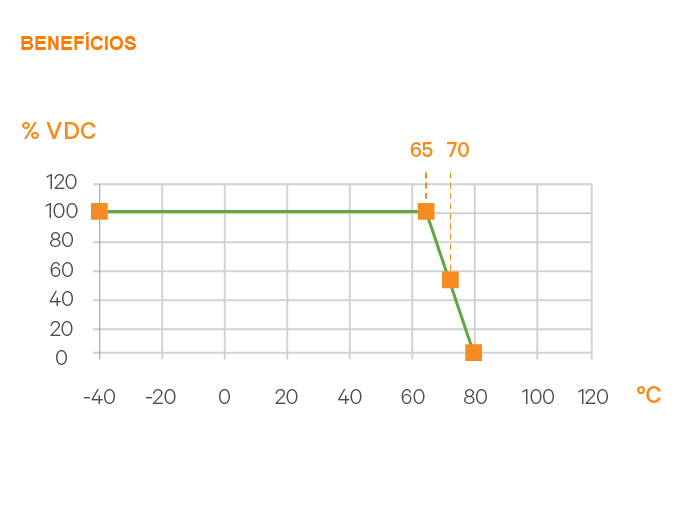

Vantagens

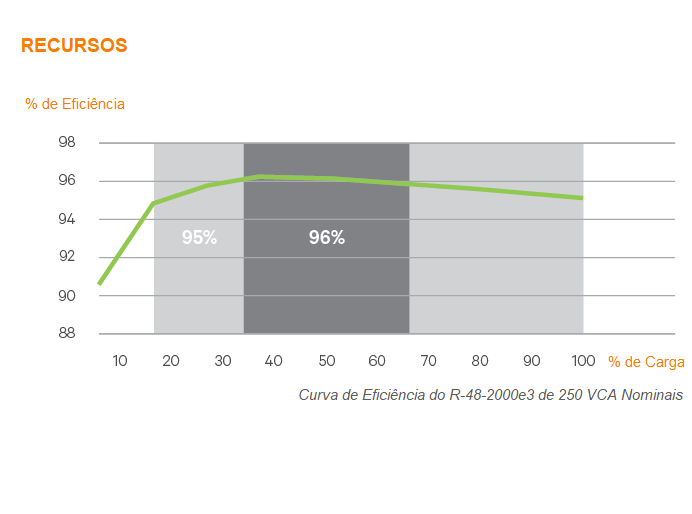

Recursos
Especificações
- Product Overview
- Power Capacity
- 200 kW
- Current Capacity
- 4000 A
- Output Voltage, Nominal
- -48 VDC
- Input Voltage, Nominal
- 208 VAC to 277/480 VAC
- System Type
- DC Power System
- Input
- Input Voltage, Nominal
- 208 VAC to 277/480 VAC
- Input Voltage, Operational
- 176 VAC to 305/528 VAC
- Input Connections
- Terminal Blocks or Line Cords
- Equipment Dimensions (H x W x D)
- D Cabinet:12.2" (7RU) to 33.25" (19RU) x 23" x 20.1", R Shelves:1.7" (1RU) or 5.2" (3RU) x 23" x 20.1"
- Access
- Front for installation, operation and maintenance, Rear for multi-bay, rectifier shelf or battery tray expansion
- Output
- Output Voltage, Nominal
- -48 VDC
- Output Voltage, Operational
- 42.0 VDC to 58.0 VDC
- Output Capacity
- Rectifier: 3500 W or 2000 W, Converter: 1500 W, Shelf: 21 kW or 12 kW @ 48 VDC, 4.5 kW @ 24 VDC, System: 200 kW @ 48 VDC, 12.5 kW @ 24 VDC
- Peak Efficiency
- 96.5%
- Load Circuit Breakers / Fuses
- Up to (104) Bullet CBs, 1 to 300 A, Up to (24) GJ/218 CBs, 100 to 800 A, Up to (16) TPH Fuses, 70 to 600 A, Up to (16) TBL-B Fuses, 70 to 250 A
- Physical Characteristics
- Battery Circuit Breakers / Fuses
- Up to (24) Bullet CBs, 1 to 300 A, Up to (4) GJ/218 CBs, 100 to 800 A, Up to (4) TPH Fuses, 70 to 600 A /up to 200A CB Disconnect mounted on each batt
- Options
- Low Voltage Load Disconnect, Low Voltage Batttery Disconnect, Battery Shunt, Battery Trays - Pre-cabled, Bulk Output Panel, Up to (68) Temp Sensors
- Peso (lbs / kgs)
- 90.9 to 295.5 kg
- Altura (pol/mm)
- 2134 mm
- Largura (pol/mm)
- 584.2 to 711.2 mm
- Profundidade (pol/mm)
- 510.5 to 711.2 mm
- Environmetal & Standard Compliance
- Control and Monitoring
- Dual Ethernet, Embedded web pages, SNMP, Modbus, Battery Management, Programmable Relay Outputs and Binary Inputs, Energy Management
- Temperatura de Operação
- -40 °C to +40 °C (-40 °F to +104 °F)
- Safety Compliance
- UL 1801 Listed (“c UL”), NEBS Level 3
- EMC Compliance
- FCC Class B
- IM60028017 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60028248 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60028039 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60029556 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60027905 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- UM1R483500E3 Rectifier User Manual
- UM1R483500E Rectifier User Manual.pdf
- PSD_eSure-Rectifier-module_ENG_User-Manual_UM1R482000e3-Rev-P
- IM582127000
- um02440103-sm-io2-user-manual
- UM10010507 (Rev E)
- im559252-netsure-controller-ethernet-kit
- UM1C48582000P3 eSure Power Extend Converter User Manual
- IM588820200SK001-vertiv-48v-netsure-battery-tray-kit
- IM559251 (Rev E).pdf
- NetSure 7100 Data Sheet with eSure Power Extend Converters
- Vertiv-eSure-Rectifier-R48-3500E3-DS-EN-GL-DC
- R483500e-Rectifier-DataSheet
- C48/58-2000P3 eSure™ Power Extend Converter Data Sheet
- Vertiv-eSure-Converter-C48-24-1500-DS-EN-GL-DC-20211018.pdf
- DAS-Solutions-BR-EN-NA-OE-00152
- Vertiv™ NetSure™ NCU Controller Data Sheet
- PSD_Vertiv-NetSure-DC-Power-Services-Maintenance_NA-ENG_Datasheet
- PSD_Vertiv-NetSure-DC-Power-Services-Test-and-Turn-Up_NA-ENG_Datasheet
*Para ver downloads específicos de modelos, é necessário acessar a página de produto específica do modelo, selecionando o nome do modelo na tabela de especificações acima.
