Serie NetSure 7100
El sistema de potencia modular de la Serie NetSure™ 7100 con rectificadores de 3500 o 2000 vatios y convertidor de CD a CD de 1500 vatios proporciona hasta 4000 amperios de corriente para sistemas de -48 voltios con un máximo de 520 amperios a +24 voltios. Los componentes básicos del sistema de potencia incluyen una unidad de control NetSure (NCU), conjuntos de estantes de montaje de módulos que alojan a los rectificadores y convertidores y un gabinete de distribución modular.
Se ha guardado este producto en su dashboard
Acaba de guardar este producto en su dashboard para verlo más tarde. Cuando ya no quiera tenerlo guardado, puede eliminar fácilmente el elemento de su dashboard.
Inicie sesión o cree una cuenta para guardar esto para más tarde
- Telecomunicaciones
- Centro de datos/Coubicación/Hosting
Serie NetSure 7100
El sistema de potencia modular de la Serie NetSure™ 7100 con rectificadores de 3500 o 2000 vatios y convertidor de CD a CD de 1500 vatios proporciona hasta 4000 amperios de corriente para sistemas de -48 voltios con un máximo de 520 amperios a +24 voltios. Los componentes básicos del sistema de potencia incluyen una unidad de control NetSure (NCU), conjuntos de estantes de montaje de módulos que alojan a los rectificadores y convertidores y un gabinete de distribución modular.
- Telecomunicaciones
- Centro de datos/Coubicación/Hosting
Beneficios

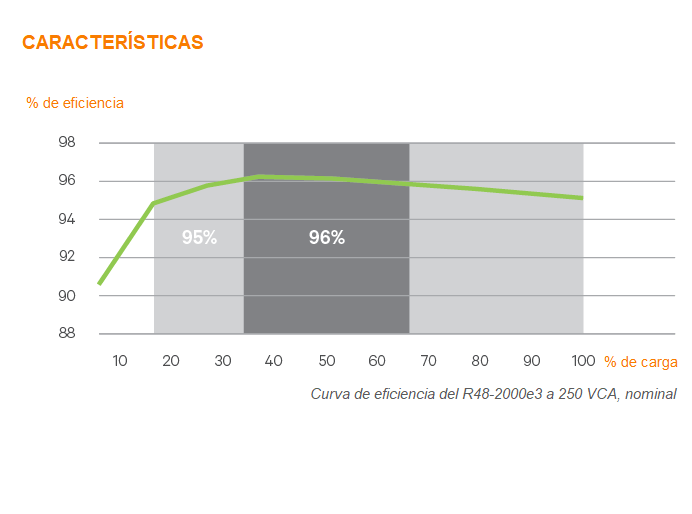

Características
Especificaciones
- Product Overview
- Capacidad
- 200 kW
- Capacidad de corriente
- 4000 A
- Voltaje de salida, nominal
- -48 VDC
- Voltaje de entrada, nominal
- 208 VAC to 277/480 VAC
- Tipo de sistema
- DC Power System
- Input
- Voltaje de entrada, nominal
- 208 VAC to 277/480 VAC
- Input Voltage, Operational
- 176 VAC to 305/528 VAC
- Input Connections
- Terminal Blocks or Line Cords
- Equipment Dimensions (H x W x D)
- D Cabinet:12.2" (7RU) to 33.25" (19RU) x 23" x 20.1", R Shelves:1.7" (1RU) or 5.2" (3RU) x 23" x 20.1"
- Access
- Front for installation, operation and maintenance, Rear for multi-bay, rectifier shelf or battery tray expansion
- Output
- Voltaje de salida, nominal
- -48 VDC
- Output Voltage, Operational
- 42.0 VDC to 58.0 VDC
- Output Capacity
- Rectifier: 3500 W or 2000 W, Converter: 1500 W, Shelf: 21 kW or 12 kW @ 48 VDC, 4.5 kW @ 24 VDC, System: 200 kW @ 48 VDC, 12.5 kW @ 24 VDC
- Peak Efficiency
- 96.5%
- Load Circuit Breakers / Fuses
- Up to (104) Bullet CBs, 1 to 300 A, Up to (24) GJ/218 CBs, 100 to 800 A, Up to (16) TPH Fuses, 70 to 600 A, Up to (16) TBL-B Fuses, 70 to 250 A
- Physical Characteristics
- Battery Circuit Breakers / Fuses
- Up to (24) Bullet CBs, 1 to 300 A, Up to (4) GJ/218 CBs, 100 to 800 A, Up to (4) TPH Fuses, 70 to 600 A /up to 200A CB Disconnect mounted on each batt
- Options
- Low Voltage Load Disconnect, Low Voltage Batttery Disconnect, Battery Shunt, Battery Trays - Pre-cabled, Bulk Output Panel, Up to (68) Temp Sensors
- Peso (lbs / kg)
- 90.9 to 295.5 kg
- Alto (pulgadas / mm)
- 2134 mm
- Ancho (pulgadas / mm)
- 584.2 to 711.2 mm
- Fondo (pulgadas / mm)
- 510.5 to 711.2 mm
- Environmetal & Standard Compliance
- Control and Monitoring
- Dual Ethernet, Embedded web pages, SNMP, Modbus, Battery Management, Programmable Relay Outputs and Binary Inputs, Energy Management
- Operating Temperature
- -40 °C to +40 °C (-40 °F to +104 °F)
- Safety Compliance
- UL 1801 Listed (“c UL”), NEBS Level 3
- EMC Compliance
- FCC Class B
- IM60028017 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60028248 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60028039 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60029556 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- IM60027905 Netsure -48 VDC to -58 VDC Output Converter Upgrade Kit Installation Manual
- UM1R483500E3 Rectifier User Manual
- UM1R483500E Rectifier User Manual.pdf
- PSD_eSure-Rectifier-module_ENG_User-Manual_UM1R482000e3-Rev-P
- IM582127000
- um02440103-sm-io2-user-manual
- UM10010507 (Rev E)
- im559252-netsure-controller-ethernet-kit
- UM1C48582000P3 eSure Power Extend Converter User Manual
- IM588820200SK001-vertiv-48v-netsure-battery-tray-kit
- IM559251 (Rev E).pdf
- NetSure 7100 Data Sheet with eSure Power Extend Converters
- Vertiv-eSure-Rectifier-R48-3500E3-DS-EN-GL-DC
- R483500e-Rectifier-DataSheet
- C48/58-2000P3 eSure™ Power Extend Converter Data Sheet
- Vertiv-eSure-Converter-C48-24-1500-DS-EN-GL-DC-20211018.pdf
- DAS-Solutions-BR-EN-NA-OE-00152
- Vertiv™ NetSure™ NCU Controller Data Sheet
- PSD_Vertiv-NetSure-DC-Power-Services-Maintenance_NA-ENG_Datasheet
- PSD_Vertiv-NetSure-DC-Power-Services-Test-and-Turn-Up_NA-ENG_Datasheet
* Para ver descargas específicas de modelos, debe ir a la página de producto específica del modelo al seleccionar el nombre del modelo en el gráfico de especificaciones arriba.
